Metallurgia toote kirjeldus

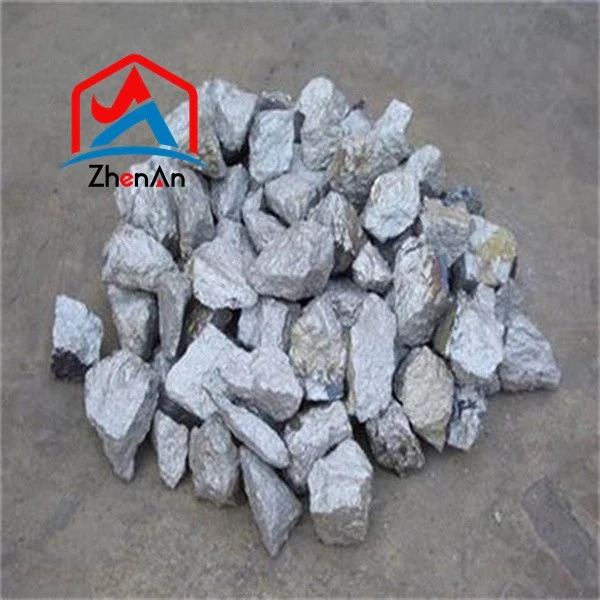

Ferrovanadiumvõib vanaadiumisisalduse järgi jagada kõrge ferrovanaadiumi ja madala ferrovanaadiumiga. See on oluline vanaadiumi sisaldav sulamitoode ning C-, S- ja P-sisaldus on rangelt piiratud.
Üldiselt on vanaadiumisisaldus ferrovanaadiumis üle 40%. Materjali sulamistemperatuur on 1480 kraadi, tahke aine tihedus on 7,0 t/m3, puistetihedus on 3,3–3,9 t/m3 ja kasutatud ploki suurus on<200.
räni termiline töötlemise meetod
Vanaadiumpentoksiidi helves kasutatakse redutseerijana 75% ferrosiliitsiumi ja väikest kogust alumiiniumi ning seda rafineeritakse leeliselises elektrikaarahjus läbi kahe redutseerimise ja rafineerimise etapi, et saada kvalifitseeritud tooteid. Redutseerimisperioodil pannakse elektriahju kõik ühes ahjus olevad redutseerivad ained ja 60-70% kogu kihilisest vanaadiumpentoksiidist ning räni termiline redutseerimine toimub kõrge kaltsiumoksiidisisaldusega räbu all. Kui V2O5 räbus on alla 0,35%, räbu vabaneb (nimetatakse lahjaks räbuks, mille võib ära visata või kasutada ehitusmaterjalina) ja läheb rafineerimisperioodi. Sel ajal lisatakse sulamivedelikust liigse räni, alumiiniumi jms eemaldamiseks helbed vanaadiumpentoksiidi ja lubi. Kui sulami koostis vastab nõuetele, saab räbu ja rauasulami välja kaevata.
Toote parameetrid
|
Hinne |
V |
Al |
P |
Si |
C |
|
FeV40-A |
38-45 |
1.5 |
0.09 |
2 |
0.6 |
|
FeV40-B |
38-45 |
2 |
0.15 |
3 |
0.8 |
|
FeV50-A |
48-55 |
1.5 |
0.07 |
2 |
0.4 |
|
FeV50-B |
45-55 |
2 |
0.1 |
2.5 |
0.6 |
|
FeV60-A |
58.0~65.0 |
1.5 |
0.06 |
2 |
0.4 |
|
FeV60-B |
58.0~65.0 |
2 |
0.1 |
2.5 |
0.6 |
|
FeV60-A |
58.0~65.0 |
0.4 |
2 |
0.06 |
0.04 |
|
FeV60-B |
58.0~65.0 |
0.6 |
2.5 |
0.1 |
0.05 |
|
FeV80-A |
78-82 |
1.5 |
0.05 |
1.5 |
0.15 |
|
FeV80-B |
78-82 |
2 |
0.06 |
1.5 |
0.2 |
Suurused: 03 – 20 mm, 10 – 50 mm
Värvus: hõbehall/hall
Sulamistemperatuur: 1800 kraadi
Pakkimine: terastrumlid (25 kg, 50 kg, 100 kg ja 250 kg) või 1 tonni kotid.
Toote rakendamine
Tavalises vähelegeeritud terases puhastab vanaadium peamiselt terasid, suurendab terase tugevust ja pärsib selle vananemist; legeerkonstruktsiooniterases viimistleb see terasid, suurendab terase tugevust ja sitkust ning seda kasutatakse koos kroomi või kroomiga elastses terases. Mangaani kombineeritakse terase elastsuse piiri suurendamiseks ja selle kvaliteedi parandamiseks. Tööriistaterase puhul on vaja viimistleda terase struktuuri ja terasid, suurendada terase karastamise stabiilsust, tugevdada selle sekundaarset karastusefekti, parandada kulumiskindlust, pikendada tööriistade kasutusiga.
Kuum tags: ferrovanaadiumi tootmine, Hiina ferrovanaadiumi valmistamise tootjad, tarnijad, tehas
